Przenośny mini oscyloskop 3w1 FNIRSI DSO-TC4
| Wysyłka w ciągu | 24 godziny |
| Cena przesyłki | 0 |
| Dostępność |
Mało
|
| Waga | 0.414 kg |
| Kod kreskowy | |
| EAN |
Zamówienie telefoniczne: 793458598
| Zostaw telefon |

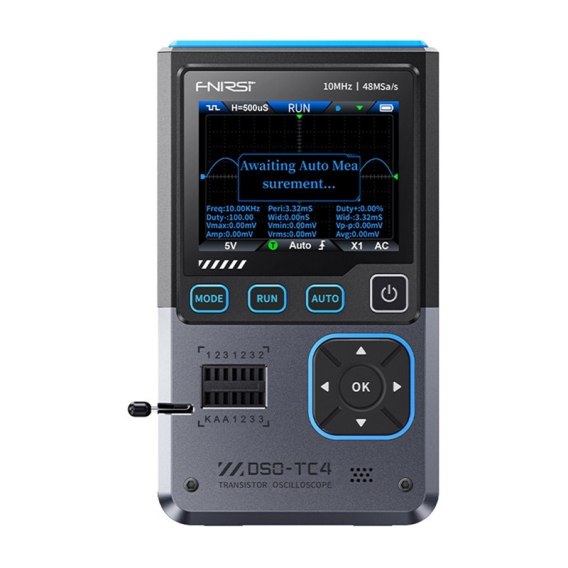

Przenośny mini oscyloskop 3w1 FNIRSI DSO-TC4
FNIRSI DSO-TC4 to urządzenie łączące trzy funkcje: oscyloskop cyfrowy, tester komponentów elektronicznych oraz generator sygnałów. Dzięki połączeniu analizy przebiegów z funkcją rozpoznawania elementów i testów sygnałowych sprawdzi się w zastosowaniach serwisowych. Ponadto funkcja inteligentnej ochrony przed przepaleniem (Anti-Burn) chroni układ wejściowy przed uszkodzeniem przy błędnym podłączeniu sond pomiarowych. Dzięki temu sprzęt jest bezpieczny w użyciu nawet dla mniej zaawansowanych użytkowników.
Funkcje pomiarowe i analiza sygnałów
Urządzenie oferuje pasmo pomiarowe do 10 MHz oraz częstotliwość próbkowania 48 MSa/s. Umożliwia wyświetlanie przebiegów z dużą szczegółowością oraz dokładnością, co pozwala analizować sygnały napięciowe w czasie rzeczywistym. Dzięki 13 predefiniowanym formom przebiegów i częstotliwościom w zakresie 0-50 kHz (amplituda 0.1-3.0V), generator sygnałowy umożliwia symulację różnych warunków pracy układów.
Rozbudowane możliwości testowania komponentów
Zintegrowany tester elementów rozpoznaje automatycznie diody, tranzystory (w tym MOSFET-y), rezystory, kondensatory i inne podzespoły pasywne oraz aktywne. Dzięki gniazdom testowym i inteligentnemu wykrywaniu elementów możliwa jest szybka diagnostyka i identyfikacja parametrów.
Wygodna obsługa
Kolorowy ekran TFT o przekątnej 2,8 cala zapewnia czytelny odczyt danych i wykresów. Interfejs użytkownika obsługuje osiem języków, co ułatwia konfigurację urządzenia. Panel sterowania został zaprojektowany z myślą o szybkim dostępie do najważniejszych funkcji, takich jak tryb automatyczny, pauza, czy zmiana trybu pracy.
Łączność i zasilanie
Oscyloskop wyposażono w port USB-C do ładowania oraz transmisji danych. Możliwość eksportu przebiegów do komputera ułatwia dalszą analizę i archiwizację wyników. Wbudowany akumulator litowo-jonowy o pojemności 1500 mAh zapewnia długą pracę urządzenia, a tryb automatycznego uśpienia wydłuża czas działania między ładowaniami.
W zestawie
- oscyloskop
- sonda P1600
- zacisk krokodylkowy
- 3x haki testowe
- instrukcja obsługi
- kabel ładowania USB-C
- adapter
Oscyloskop
| Producent | Fnirsi |
|---|---|
| Model | DSO-TC4 |
| Wyświetlacz | Kolorowy ekran TFT 2,8 cala |
| Podświetlenie | Regulacja jasności |
| Zasilanie | USB Type-C (5V/1A) |
| Akumulator | Litowo-jonowy 3.7V, 1500mAh |
| Języki | 8 języków (m.in. chiński, angielski, niemiecki, portugalski, japoński, hiszpański, koreański, rosyjski) |
| Wymiary | ok. 90×142×27,5 mm |
| Waga | 186 g |
| Częstotliwość próbkowania w czasie rzeczywistym | 48MSa/s |
| Pasmo analogowe | 10 MHz |
| Impedancja wejściowa | 1MΩ |
| Tryb sprzężenia | AC/DC |
| Zakres napięcia testowego | Sonda 1:1 - 80Vpp (±40V); Sonda 10:1 - 800Vpp (±400V) |
| Czułość pionowa | 10mV/div-10V/div (zakres X1) |
| Przesunięcie pionowe | Regulowane z wskazaniem |
| Zakres podstawy czasu | 50ns-20s |
| Tryby wyzwalania | Auto / Normalne / Pojedyncze |
| Rodzaj wyzwalania | Krawędź wznosząca, Krawędź opadająca |
| Poziom wyzwalania | Regulowany ze wskazaniem |
| Zamrożenie przebiegu | Tak (funkcja HOLD) |
| Automatyczny pomiar | wartości Max, Min, średnia, RMS, Vpp, częstotliwość, okres, współczynnik wypełnienia (duty cycle) |
Tranzystory
| Dioda | Zakres: Spadek napięcia <5V |
|---|---|
| Dioda Zenera | Zakres: 0,01-32V; napięcie przebicia wstecznego (obszar testowy K-A-A). |
| Tranzystory polowe (FET) | JFET - pomiar pojemności bramki (Cg), prądu Id przy Vgs oraz spadku napięcia na diodzie ochronnej (Uf); IGBT - pomiar prądu drenu przy Vgs, spadku napięcia na diodzie ochronnej (Uf); MOSFET - napięcie progowe (Vt), pojemność bramki (Cg), rezystancja dren-źródło (Rds), spadek napięcia na diodzie ochronnej (Uf). |
| Tyrystory (SCR) | Jednokierunkowe - napięcie wyzwalające <5V, poziom bramki; dwukierunkowe - prąd wyzwalający <6mA |
| Kondensatory | Zakres: 25pF-100mF, pomiar pojemności i współczynnika strat (Vloss) |
| Rezystory | Zakres: 0.01Ω-50MΩ |
| Induktor | Zakres: 10μH-1000μH |
Generator Sygnału
| Przebieg wyjściowy | Obsługuje 13 typów przebiegów |
|---|---|
| Częstotliwość kształtu fali | 0-50 kHz |
| Współczynnik wypełnienia przebiegu | 0-100% |
| Amplituda przebiegu | 0.1-3.0V |
