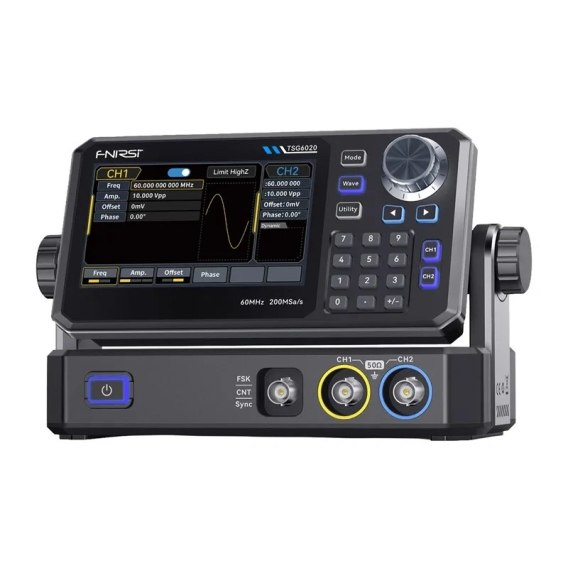

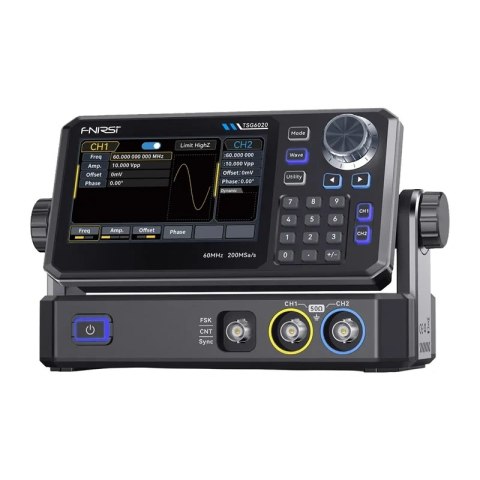

Generator funkcyjny FNIRSI TSG3020

Generator funkcyjny FNIRSI TSG3020

FNIRSI TSG3020 łączy wysoką dokładność generowania sygnałów z intuicyjną obsługą, dzięki czemu doskonale sprawdzi się zarówno w laboratorium, warsztacie, jak i podczas pracy w terenie. Dwukanałowa konstrukcja, częstotliwość wyjściowa do 60 MHz, próbkowanie 200 MSa/s oraz 14-bitowa rozdzielczość pozwalają tworzyć sygnały o wysokiej jakości i minimalnych zniekształceniach. Urządzenie oferuje szeroki wybór przebiegów standardowych i arbitralnych, obsługuje sześć typów modulacji oraz funkcję przemiatania częstotliwości, a wbudowany licznik częstotliwości dodatkowo zwiększa jego możliwości pomiarowe. Całość uzupełnia czytelny ekran dotykowy, zaawansowane technologie poprawiające jakość sygnału oraz solidna konstrukcja przygotowana do intensywnej pracy.

Dwa niezależne kanały

Generator wyposażono w dwa niezależne kanały wyjściowe, dzięki czemu umożliwia jednoczesne generowanie dwóch różnych sygnałów i wygodną realizację bardziej zaawansowanych pomiarów. Maksymalna częstotliwość wyjściowa wynosi 60 MHz, a zakres amplitudy został dostosowany do różnych konfiguracji obciążenia i częstotliwości. Dla wysokiej impedancji dostępny jest zakres od 2 mVpp do 20 Vpp przy częstotliwościach poniżej 10 MHz oraz od 2 mVpp do 10 Vpp powyżej 10 MHz. Przy obciążeniu 50 Ω generator oferuje od 1 mVpp do 10 Vpp poniżej 10 MHz oraz od 1 mVpp do 5 Vpp przy częstotliwościach przekraczających 10 MHz. Próbkowanie z częstotliwością 200 MSa/s i 14-bitowa rozdzielczość pionowa zapewniają wierne odwzorowanie przebiegów, zachowanie najdrobniejszych szczegółów oraz bardzo niski poziom zniekształceń.

Standardowe i arbitralne przebiegi

TSG3020 generuje najczęściej wykorzystywane przebiegi, takie jak sinusoidalny, prostokątny, rampowy (piłokształtny), impulsowy, szum oraz sygnał stały DC. Obsługuje również własne przebiegi arbitralne tworzone punkt po punkcie, co pozwala precyzyjnie odwzorować nawet bardzo złożone sygnały. Zastosowana technologia VeriPoint umożliwia generowanie arbitralnych przebiegów z częstotliwością próbkowania od 1 µSa/s do 200 MSa/s, zachowując pełną szczegółowość sygnału i bardzo niski jitter poniżej 200 ps. O najwyższą jakość przebiegów prostokątnych, impulsowych i piłokształtnych dba technologia ZeroSurge, która ogranicza przeregulowanie do maksymalnie 1% oraz zapewnia bardzo krótkie czasy narastania i opadania wynoszące do 13,5 ns. Efektem są ostre zbocza i większa dokładność podczas testowania układów elektronicznych.

Zaawansowana modulacja

Generator oferuje obsługę sześciu typów modulacji (AM, FM, PM, FSK, ASK oraz PSK), dzięki czemu sprawdzi się podczas testowania systemów komunikacji cyfrowej oraz urządzeń radiowych. Funkcja przemiatania częstotliwości pracuje w trybie liniowym lub logarytmicznym, a czas przemiatania można regulować od 1 ms do 500 s z dokładnością ±0,1%. Takie możliwości pozwalają wygodnie analizować charakterystyki filtrów oraz odpowiedź częstotliwościową badanych układów. Wbudowany 7-cyfrowy licznik częstotliwości obsługuje sygnały TTL w zakresie od 100 mHz do 100 MHz, mierząc częstotliwość, okres oraz współczynnik wypełnienia z dokładnością ±51 ppm.

Wygodna obsługa podczas każdej pracy

FNIRSI TSG3020 zapewnia bardzo wysoką jakość sygnału także przy wymagających zastosowaniach. Oferuje amplitudę od 1 mVpp do 10 Vpp dla obciążenia 50 Ω, szum fazowy nieprzekraczający -125 dBc/Hz przy 10 MHz i odchyleniu 10 kHz oraz zniekształcenia harmoniczne poniżej -40 dBc w zakresie od 30 do 60 MHz. Obsługa urządzenia jest wygodna dzięki 4,3-calowemu kolorowemu ekranowi TFT-LCD z panelem dotykowym, wspieranemu przez fizyczne przyciski umożliwiające szybkie zmienianie parametrów. Podczas pracy wyświetlacz prezentuje podgląd przebiegów oraz aktualny stan generatora, co ułatwia konfigurację i kontrolę wszystkich ustawień.

Szerokie możliwości konfiguracji

Generator został wyposażony w rozbudowane zabezpieczenia wyjść obejmujące izolację kanałów, ochronę uziemienia oraz wyjście synchronizacji zgodne z TTL, co przekłada się na bezpieczną i stabilną pracę nawet w wymagających warunkach. Za utrzymanie optymalnej temperatury odpowiada wydajny układ chłodzenia z aluminiowym radiatorem i cichym wentylatorem, dzięki czemu urządzenie zachowuje stabilność parametrów także podczas długotrwałego użytkowania. Nieulotna pamięć pozwala zapisać do 24 własnych przebiegów arbitralnych i błyskawicznie przywołać je bez ponownej konfiguracji. TSG3020 obsługuje tryb pracy ciągłej, wyjście bramkowane (gated), modulację oraz funkcję sweep, zapewniając dużą elastyczność podczas budowy stanowisk pomiarowych i automatycznych systemów testowych.

W zestawie

• generator funkcyjny
• adapter ładowania
• kabel ładowania Type-C
• kabel danych
• przewód pomiarowy
• zaciski krokodylkowe
• instrukcja obsługi
