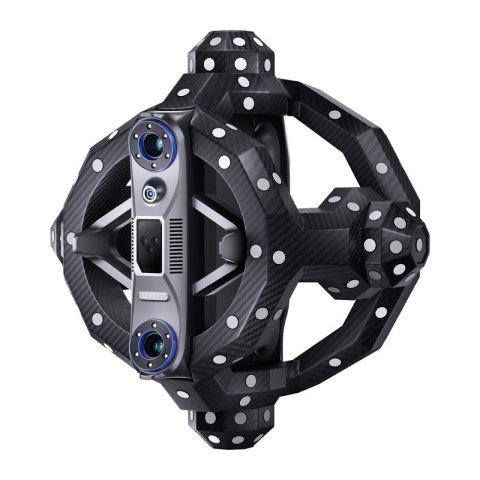

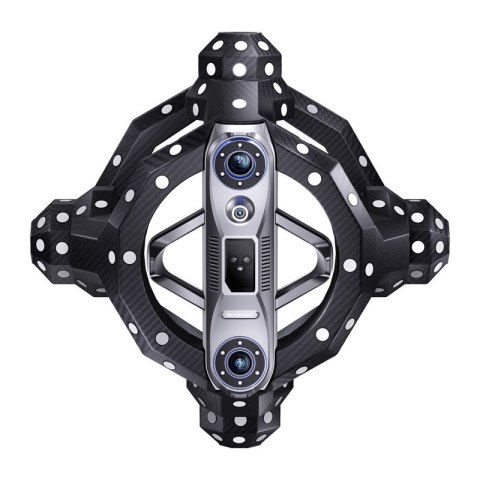

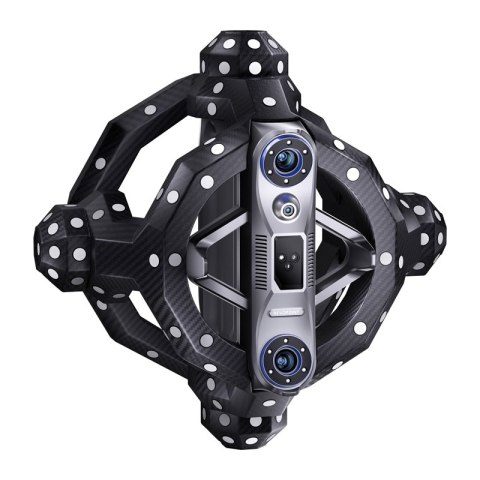

Optyczny skaner 3D Revopoint Trackit

Optyczny skaner 3D Revopoint Trackit

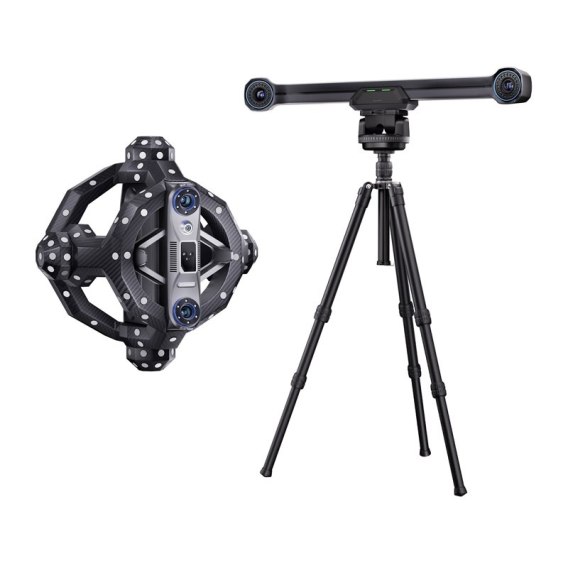

Precyzja metrologiczna, pełna mobilność i inteligentne śledzenie obiektu w czasie rzeczywistym - Revopoint Trackit to kompleksowy system do skanowania 3D, który łączy optyczny skaner o dokładności 0,02 mm z zaawansowanym trackerem śledzącym przestrzeń. Zaprojektowano go z myślą o inżynierach, projektantach CAD, specjalistach ds. kontroli jakości, a także firmach z branży przemysłowej. Trackit zapewnia szybkie, stabilne i powtarzalne skanowanie zarówno małych komponentów, jak i dużych obiektów - bez konieczności stosowania markerów. Zintegrowany system automatycznej kalibracji, inteligentne gimbale oraz dedykowane oprogramowanie Revo Trackit zapewniają wysoką dokładność i wygodę pracy w różnych środowiskach pomiarowych.

Dokładność bez kompromisów

Revopoint Trackit oferuje precyzję pomiarową na poziomie 0,02 mm i odległość punktów do 0,05 mm, co pozwala odwzorować nawet najdrobniejsze detale powierzchni. Za pomiar odpowiada zestaw kamer głębi wspieranych przez niebieskie lasery (30 linii i 1 pojedyncza linia), które zapewniają wysoką dokładność i stabilność pomiaru. Uzyskane dane można eksportować w popularnych formatach, takich jak PLY, OBJ, STL, ASC, 3MF, GLTF czy FBX, co pozwala na ich dalsze wykorzystanie w oprogramowaniu projektowym i inżynierskim.

Szybkość i płynność pracy

System osiąga prędkość skanowania do 1 500 000 punktów na sekundę, co pozwala na sprawną digitalizację obiektu. Dzięki inteligentnemu śledzeniu ruchu skanera w przestrzeni możesz pracować płynnie - bez markerów i bez potrzeby utrzymywania idealnie stałej pozycji. Tryb Track Scan umożliwia rejestrację pozycji i kąta nachylenia skanera w czasie rzeczywistym, zapewniając dokładne łączenie chmur punktów nawet przy dynamicznych ruchach.

Automatyczna kalibracja

Optyczny skaner 3D Revopoint Trackit eliminuje skomplikowaną konfigurację dzięki zastosowaniu dwóch gimbali z automatyczną kalibracją (Dual-Axis Gimbal System). Tracker i skaner automatycznie dostosowują swoje położenie względem siebie, zapewniając spójną geometrię układu pomiarowego. Proces kalibracji można uruchomić bezpośrednio w oprogramowaniu - system samoczynnie rozpoznaje tablice kalibracyjne i synchronizuje parametry kamer.

Gotowy do pracy w każdej sytuacji

Zarówno skaner, jak i tracker wykonano z lekkich, a zarazem wytrzymałych materiałów - rama z włókna węglowego i obudowa z poliwęglanu zapewniają odporność na uszkodzenia mechaniczne i długą żywotność. Urządzenia ważą odpowiednio 1,2 kg i 1,8 kg, pracują w zakresie temperatur od 0 do 40°C i mogą być łatwo zamontowane na dołączonych statywach. Całość przetransportujesz w dedykowanych walizkach z kółkami, dzięki czemu zestaw pozostaje w pełni mobilny i gotowy do użycia zarówno w laboratorium metrologicznym, jak i w środowisku przemysłowym czy warsztacie.

Wszechstronne tryby skanowania

Revopoint Trackit oferuje kilka trybów pracy dopasowanych do różnych scenariuszy pomiarowych. W trybie Track Scan skanowanie odbywa się w czasie rzeczywistym bez markerów, co sprawdza się przy obiektach małych i średnich. Multi-Position Scan umożliwia podział dużych modeli, takich jak elementy karoserii czy części maszyn, na sekcje i ich automatyczne łączenie w jedną chmurę punktów. Dla wymagających powierzchni dostępny jest tryb Marker Scan, wykorzystujący magnetyczne lub samoprzylepne markery zwiększające stabilność odczytu. Niezależnie od wybranego trybu gotowe modele można zapisać w popularnych formatach PLY, OBJ, STL, ASC, 3MF, GLTF lub FBX, a następnie wykorzystać w programach CAD, CAM i 3D.

Zaawansowane oprogramowanie Revo Trackit

Aplikacja Revo Trackit stanowi centrum zarządzania całym procesem skanowania. Umożliwia ona automatyczne dopasowanie ekspozycji kamer głębi oraz bieżący podgląd odległości i jakości zebranych punktów. Pozwala także wstrzymać skan, zweryfikować jego przebieg i wznowić pracę w dowolnym momencie. System automatycznie łączy chmury punktów i generuje siatkę modelu, co przyspiesza przygotowanie finalnego pliku. Po zakończeniu skanowania możesz łatwo wygenerować model 3D, przeprowadzić podstawową obróbkę siatki i wyeksportować dane w wybranym formacie.

Profesjonalne zastosowania

Revopoint Trackit został zaprojektowany z myślą o zastosowaniach inżynieryjnych, przemysłowych i projektowych. System doskonale sprawdza się w kontroli jakości oraz metrologii, umożliwiając precyzyjną analizę geometrii i odwzorowanie kształtów elementów. Jest także cenionym narzędziem w inżynierii odwrotnej, pozwalającym na digitalizację komponentów pozbawionych dokumentacji technicznej. Otwiera szerokie możliwości w prototypowaniu i projektowaniu CAD, ułatwiając przeniesienie rzeczywistych obiektów do środowiska cyfrowego. Dzięki obsłudze obiektów o wielkości od 10 mm do 6 m Revopoint Trackit znajduje zastosowanie zarówno w przemyśle, jak i w edukacji technicznej czy badaniach naukowych, oferując wysoką dokładność i elastyczność pracy.

Sprzęt gotowy na więcej

Aby w pełni wykorzystać możliwości systemu Revopoint Trackit zalecana jest konfiguracja obejmująca system Windows 10 lub 11 (64-bit), procesor Intel Core i9 12. generacji lub nowszy, 64 GB pamięci RAM oraz karta graficzna NVIDIA RTX 4060 z 8 GB VRAM lub wyższa. Urządzenie współpracuje wyłącznie z architekturą x86_64 i wymaga połączenia przez port USB 3.0 lub nowszy, co zapewnia odpowiednią stabilność transmisji i płynne przetwarzanie danych podczas skanowania.

W zestawie:

• Tracker
• Skaner
• Gimbal do automatycznej kalibracji trackera (podwójna oś)
• Gimbal do automatycznej kalibracji skanera (podwójna oś)
• Statyw do trackera
• Statyw do skanera
• Statyw do tablicy kalibracyjnej
• Adapter skanera
• Tablica kalibracyjna
• Tyczka kalibracyjna
• Zasilacz
• Kabel PC
• Kabel skanera
• Kabel gimbala skanera
• Kabel gimbala trackera
• Opaski do kabli
• Markery magnetyczne
• Blok kotwiący (magnetyczny)
• Mata pozycjonująca
• Pamięć USB
• Walizka transportowa dla trackera (z kółkami)
• Walizka transportowa dla skanera (z kółkami)
• Skrócona instrukcja obsługi, certyfikat i karta gwarancyjna
